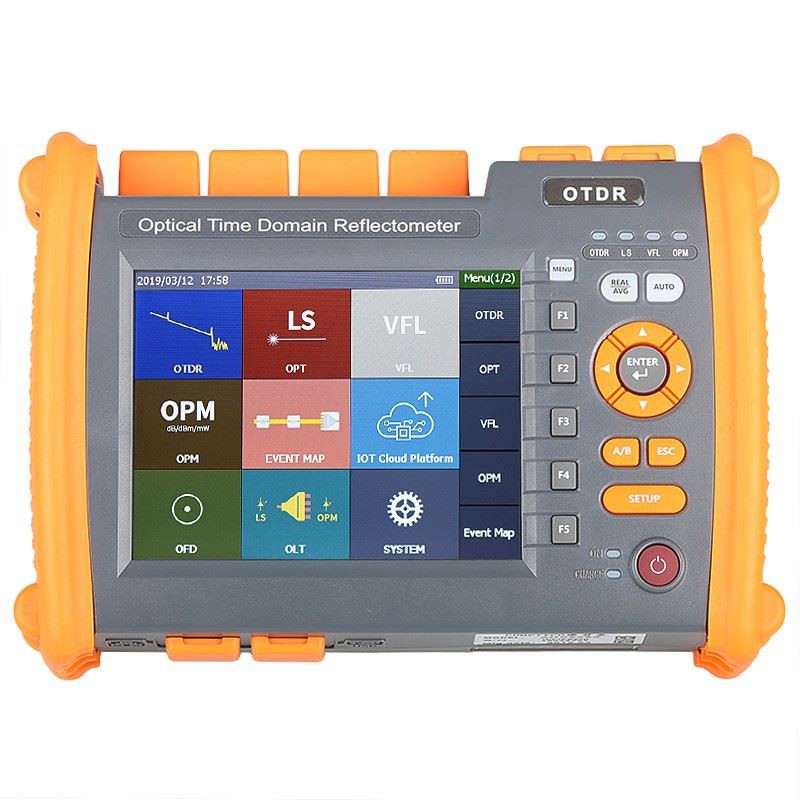

Stroj OTDR OTDR 32 / 30db
ST3200D OTDR
Vlastnosti produktu
Vysoce výkonný test
5,6palcový barevný TFT LCD displej, dotykový / klíčový duální provoz
Dynamický rozsah: 32/30 dB
Méně než 0,8 metru ultrakrátká slepá oblast pro testování propojky optických vláken volně
Funkce optické detekce signálu (účinná ochrana APD)
Multifunkční test - standardní konfigurace
OTDR
Stabilní laserový zdroj
Lokalizace poruchy vizuálního červeného světla (VFL)
Optický měřič výkonu (OPM)
Pohodlné ovládání
Jeden klíčový automatický test
Unikátní diagnostická funkce pro výsledky testů
Funkce simultánního testování více vlnových délek
Funkce dálkového ovládání Ethernet
Pohodlné zpracování dat
Funkce zadávání angličtiny a čínštiny
Automatické ukládání dat
Dávkové zpracování SOR
Funkce vzdáleného upgradu
Vysoká spolehlivost
20h super dlouhý pohotovostní režim
Zkouška pádem 1,5 metru
Vodotěsný a odolný proti stříkající vodě
Provozní teplota -10 ℃ ~ 50 ℃
Technické specifikace
Modelka | ST3200D |
OTDR | |
Typ vlákna | G.652 |
Vlnová délka | 1310nm ± 20nm / 1550nm ± 20nm |
Dynamický rozsah | 32 dB / 30 dB |
Slepá zóna událostí | 1m |
Slepá zóna ATT | 6m |
Rozsah testu | 500 m / 1 km / 2 km / 4 km / 8 km / 16 km / 32 km / 64 km / 12 8 km / 256 km |
Šířka pulzu | 5ns / 10ns / 30ns / 50ns / 80ns / 160ns / 320ns / 500ns / 800ns / 1000ns / 3000ns / 5000ns / 8000ns / 10 000ns / 20000ns |
Přesnost měření | ± (0,75 m {{2}} Interval vzorkování .00 0,005 % x Zkušební vzdálenost) |
Přesnost ztráty | ± 0,05 dB / dB |
Ukázkové body | 16k〜256k |
Rozlišení vzorku | 0.05m~16m |
Přesnost odrazu | ± 3dB |
Formát souboru | Standardní formát souboru SOR |
Analýza ztrát | 4bodová metoda / 5bodová metoda |
Úroveň bezpečnosti laseru | Třída II |
Obnovovací frekvence | 3 Hz (typ.) |
Datové úložiště | Interní úložiště ： 100 M (GG lt; 3000 křivek) ； Externí ： 4G bit |
Konektor | FC / UPC (zaměnitelné SC 、 ST) |
Datové rozhraní | USB 、 Mini-USB 、 10M / 100M ethernetový port |
OPM | |
Rozsah vlnových délek | 800 nm ~ 1700 nm |
Konektor | Kloubový kloub FC / SC / ST |
Rozsah zkoušky | -50dBm〜+26dBm |
Nejistota | ±5% |
Kalibrační vlnová délka | 850nm / 980nm / 1300nm / 1310nm / 1490mn / 1550nm / 1625mn / 1650nm |
LS | |
Vlnová délka | V souladu s výstupní vlnovou délkou OTDR |
Výstupní výkon | ≥-5 dBm |
Stabilita | CW, ± 0,5 dB / 15 minut (test po 15 minutách předehřívání při spuštění) |
Konektor | FC / UPC (zaměnitelné SC 、 ST) |
VFL | |
Vlnová délka | 650 nm ± 20 nm |
Výstupní výkon | ≥ 2 mW |
Režim | CW / lHz / 2Hz |
Konektor | FC / SC / ST |
Ostatní | |
Zobrazit | 5,6palcová barevná dotyková obrazovka LCD + |
Zdroj napájení | AC / DC adaptér ： Vstup ： 100V〜240V, 50 / 60Hz, 0,6A Výstup ： 12V-19V, 1,5A Li-baterie ： 7,4 V, 5200 mAh |
Provozní doba baterie | ≥10h |
Provozní teplota | -10°C 〜+50°C |
Skladovací teplota | -40°C 〜+70°C |
Relativní vlhkost | 0 〜95%, bez kondenzace |
Hmotnost | ≤1,2 kg |
Velikost | 208 / mmx 110mmx56mm |
