Přesné zařízení pro lokalizaci poruch SENTER pro nadzemní rozvody

Pokud potřebujete přesné zařízení pro lokalizaci poruch vysílače pro nadzemní rozvody, které vám pomůže s vaším podnikáním, můžete si jej zdarma zakoupit v naší továrně. Jako jeden z předních takových výrobců v Číně vám nabídneme nízkou cenu a bezkonkurenční služby.

Lokalizace poruchy distribuované postupné vlny účinně zmírňuje chyby způsobené nepřesnou délkou vedení, odchylkami rychlosti vlny, útlumem/zkreslením postupné vlny a odraženými/lomenými interferenčními vlnami, což výrazně zlepšuje přesnost lokalizace.

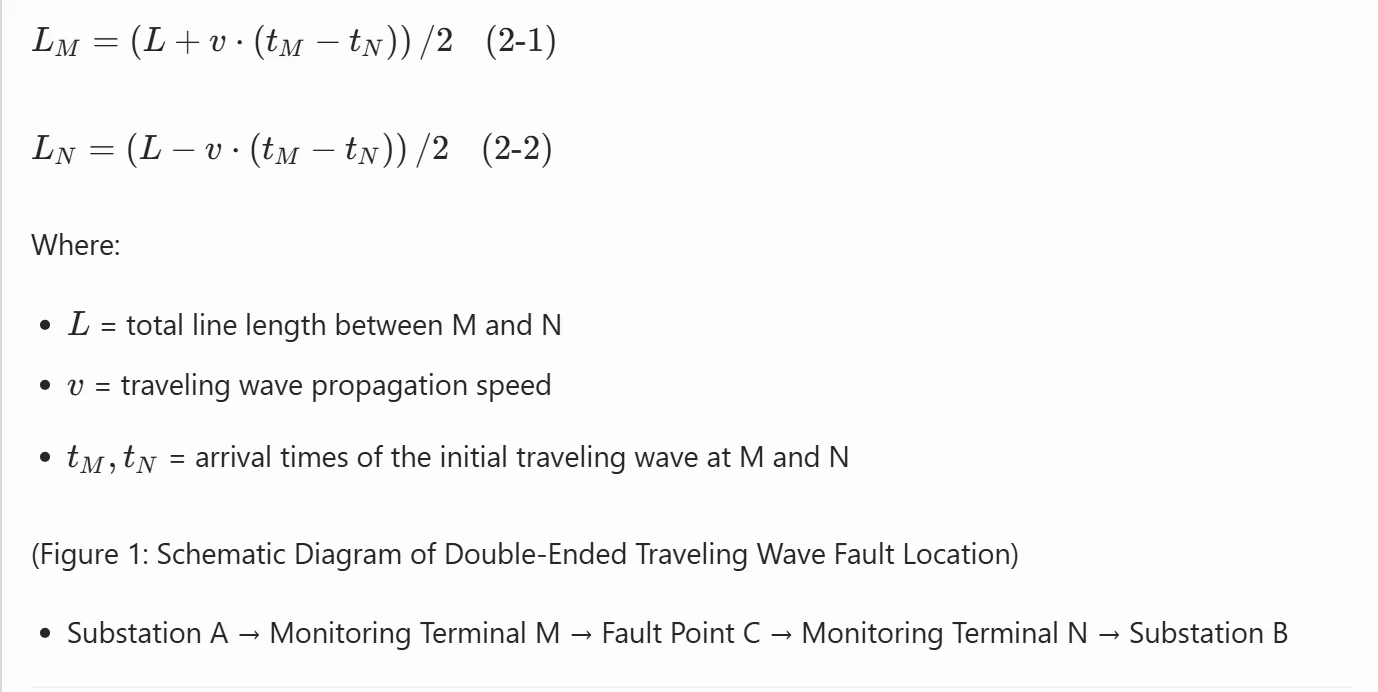

Na obou stranách zlomové linie jsou instalovány monitorovací terminály, které zachycují počáteční postupné vlny přicházející do dvou bodů, což umožňuje polohování s dvojitým{0}}koncem. Jak je znázorněno na obrázku 1, body M a N jsou monitorovací body s nainstalovanými svorkami. Porucha nastane v bodě C mezi M a N. Počáteční postupná vlna generovaná v C se šíří směrem k oběma rozvodnám rychlostí v, přičemž do M a N dorazí v časech \\(t_M\\) a \\(t_N\\), příslušně. Vzdálenost od bodu poruchy ke každému monitorovacímu bodu se vypočítá pomocí vzorců 2-1 a 2-2:

Přesné zařízení pro lokalizaci poruch pro venkovní rozvody se skládá z hlavní řídicí jednotky (modul CPU), jednotky pro vysokorychlostní sběr signálu, modulu pro synchronizaci času GPS/Beidou, komunikačního modulu 4G, modulu fotovoltaického napájení, modulu správy napájení a dalších komponent. Shromažďuje signály postupujících chyb, zaznamenává přesné časové značky a přenáší data do systému backend v reálném čase prostřednictvím modulu 4G.

Instalace

Živá{0}}linková instalace (není nutný výpadek proudu)

Jedna sada zařízení na místo instalace

Každá sada obsahuje tři lokalizační zařízení nainstalovaná ve fázích A, B a C pro shromažďování křivek poruch a přenos dat do backendu pro analýzu a přesnou lokalizaci poruchy.

Backend systému podporuje ukládání, zpracování a analýzu dat. Zařízení je vybaveno globálním komunikačním modulem 4G a bezdrátově přenáší data do backendu. Prostřednictvím backendové analýzy a algoritmů umožňuje online sledování venkovních rozvodů a přesnou lokalizaci závad. Backend, postavený na architektuře B/S, je nasazen na cloudových serverech a poskytuje vyhrazený uživatelský prostor. Uživatelé mohou kdykoli a kdekoli přistupovat k monitorovacímu softwaru prostřednictvím internetu nebo mobilní aplikace a sledovat stav provozu linky.

Aktuální monitorování

Prohlížejte si nainstalovaná zařízení pro lokalizaci závad a sledujte data pomocí vyhledávacích a dotazovacích funkcí v rozhraní správy dat.

Alarm poruchy

Systém podporuje konfiguraci -specifických map GIS pro uživatele na základě-podmínek linek webu. Operátoři mohou přistupovat k monitorovacímu rozhraní prostřednictvím řídicího centra nebo webového prohlížeče a sledovat-provozní stav nadzemních rozvodů v reálném čase. Dojde-li k poruše, systém zvýrazní poruchovou linii, zobrazí vyskakovací okno alarmu s místem poruchy a automaticky odešle SMS upozornění příslušnému personálu provozu a údržby.

Zobrazení průběhu události

Prohlédněte si přechodné průběhy postupných vln zachycené zařízeními pro lokalizaci závad z dvojitého{0}}seznamu událostí. Údaje o průběhu odrážejí stav provozu linky a podrobnosti o místě poruchy.

Záznamy o poplachu

Systém automaticky určí chybová místa a zasílá upozornění prostřednictvím SMS nebo APP push personálu provozu a údržby, což usnadňuje každodenní monitorování a údržbu. Historická data poruch lze filtrovat pomocí funkce vyhledávání v seznamu alarmů.
